Açık Çerçeve Dizel Jeneratör Setleri: Tam Satın Alma Kılavuzu

bir açık çerçeve dizel jeneratör seti sert bir çelik taban çerçevesi üzerine monte edilmiş bir alternatöre bağlı bir dizel motordur. akustik muhafaza veya hava gölgeliği yok . Bu konfigürasyon, dolar başına maksimum güç çıkışı, basit servis erişimi ve soğutma için sınırsız hava akışı sunarak inşaat sahaları, endüstriyel tesisler, tarımsal faaliyetler ve gürültü seviyesinin birincil kısıtlama olmadığı tüm uygulamalar için baskın seçim haline getiriyor. Sessiz çalışma yerine maliyet, güç yoğunluğu ve bakım kolaylığına öncelik veren alıcılar için açık çerçeveli dizel jeneratör seti neredeyse her zaman en pratik çözümdür.

Açık Çerçeve Dizel Jeneratör Setini Farklı Kılan Nedir?

Tanımlayıcı özellik yapısal basitliktir. Kanopili (sessiz) bir jeneratörün, motoru ve alternatörü akustik çelik bir kabin içine kapattığı durumlarda, açık bir çerçeve seti tüm bileşenleri açıkta bırakır. Bu tek tasarım farkı, bir dizi pratik sonuca yol açmaktadır:

• Daha düşük satın alma fiyatı: Kanopinin, akustik kaplamanın ve iç kanalların ortadan kaldırılması tipik olarak birim maliyeti şu şekilde azaltır: %20–40 eşdeğer dereceli sessiz jeneratörle karşılaştırıldığında.
• Daha iyi soğutma verimliliği: Sınırsız ortam hava akışı, motorun ve alternatörün daha soğuk çalışmasına olanak tanır, bu da bileşen ömrünü uzatır ve sıcak iklimlerde daha yüksek sürekli çalışma değerlerini destekler.
• Daha hızlı, daha basit servis: Teknisyenler panelleri çıkarmadan veya kapalı bir muhafaza içinde çalışmaya gerek kalmadan yağ filtrelerine, yakıt filtrelerine, kayışlara, enjektörlere ve terminallere erişebilirler.
• Daha yüksek gürültü çıkışı: Açık çerçeve setleri genellikle 1 metrede 95–110 dB(A) eşdeğer bir gölgelikli ünite için 65–75 dB(A) ile karşılaştırıldığında. Bu, gürültüye duyarlı ortamlarda kullanımlarını sınırlar.
• Hava koşullarına karşı koruma yok: Set bir çatı altına, bir binanın içine veya özel olarak inşa edilmiş bir jeneratör odasına kurulmalıdır. Yağmura veya toza maruz kalmak ayrı bir barınak gerektirir.

Açık Çerçeve Dizel Jeneratör Setinin Temel Bileşenleri

Markası veya güç değeri ne olursa olsun, her açık çerçeve dizel jeneratör seti aynı temel mimari üzerine inşa edilmiştir. Her bir bileşeni anlamak, alıcıların kalite farklılıklarını değerlendirmesine ve bakım gereksinimlerini tahmin etmesine yardımcı olur.

Dizel Motor

Motor jeneratör grubunun kalbidir ve markası en önemli kalite göstergesidir. Açık çerçeve setlerinde kullanılan önde gelen OEM motor üreticileri arasında şunlar bulunmaktadır: Cummins, Perkins, Yanmar, Deutz, John Deere ve Mitsubishi premium kademede ve Weichai, Yangdong ve Ricardo lisanslı motorlar değer kademesinde. Motor hacmi, silindir sayısı ve aspirasyon yöntemi (doğal emişli, turboşarjlı ve turboşarjlı-son soğutmalı) güç çıkışını ve yakıt verimliliğini belirler.

Yukarıdaki setler için 30 kW turboşarjlı motorlar stvearttır; yukarıda 200 kW Turbo şarjlı son soğutmalı (TCAC) motorlar daha iyi termal verimlilik ve daha düşük emisyon sağlar. Açık çerçeve setlerindeki modern dizel motorların çoğu aşağıdakilerle uyumludur: EPA Tier 4 Final veya AB Aşama V düşük kükürtlü dizel yakıt (≤15 ppm kükürt) gerektiren emisyon standartları.

Alternatör

Alternatör (senkron AC jeneratör), motor milinin dönüşünü elektrik enerjisine dönüştürür. Anahtar alternatör özellikleri şunları içerir:

• Gerilim regülasyonu: Otomatik Voltaj Regülatörüne (AVR) sahip fırçasız, kendinden uyarımlı alternatörler, çıkış voltajını belirli bir aralıkta tutar. Nominal değerin ±%1'i değişen yük koşulları altında.
• Yalıtım sınıfı: H Sınıfı yalıtım (180°C'ye kadar derecelendirilmiştir), yüksek ortam sıcaklıklarında sürekli çalışma için termal marj sağlayan endüstriyel jeneratör setleri için standarttır.
• IP derecesi: Çoğu açık çerçeveli alternatör IP21 veya IP23 korumasına sahiptir; iç mekan kullanımı için yeterlidir ancak doğrudan su girişine karşı koruma gerektirir.
• Güç faktörü: Standart alternatörler şu şekilde derecelendirilmiştir: 0,8 güç faktörü (gecikmeli) . 0,8 ile çarpılan kVA değeri, dirençli yükler için mevcut kW çıkışını verir.

Birinci sınıf alternatör markaları arasında Stamford (Cummins Generator Technologies), Leroy-Somer, Mecc Alte ve Marathon Electric bulunmaktadır. Bu markalar, hassas elektronik ekipmanları korumak amacıyla düşük harmonik bozulma (THD <%5) gerektiren uygulamalarda tercih edilmektedir.

Çelik Taban Çerçevesi

Taban çerçevesi, motor-alternatör bağlantısını hizalayan ve destekleyen kaynaklı bir yapısal çelik tertibattır. Kaliteli çerçeveler içerir titreşim önleyici takozlar (AVM) — montaj yüzeyine iletilen titreşimi azaltmak için jeneratör grubu ile çerçeve ayakları arasında kauçuk izolatörler. Çerçeve bütünlüğü özellikle taşıma sırasında önemlidir; küçük boyutlu çerçeveler esneyebilir ve kaplinin yanlış hizalanmasına neden olabilir.

Kontrol Paneli

Açık çerçeve setleri genellikle üç kontrol paneli katmanından biriyle birlikte sunulur:

• Temel analog panel: Manuel başlatmalı volt, amp ve frekans ölçerler. Operatörün katılımıyla basit yedekleme uygulamaları için uygundur.
• Dijital denetleyici (DSE, ComAp veya Deepsea): Motor parametrelerini (yağ basıncı, soğutma suyu sıcaklığı, akü voltajı) izler, alarmları günlüğe kaydeder ve şebeke arızası durumunda otomatik başlatmayı (AMF) destekler. DSE7320 and ComAp InteliGen yaygın olarak kullanılan endüstri standartlarıdır.
• Paralelleme denetleyicisi: Birden fazla jeneratör seti arasında yük paylaşımı için gereklidir. Bağlı yükü paylaşmak için iki veya daha fazla setin aynı anda çalıştığı daha büyük kurulumlarda kullanılır.

Açık Çerçeve Dizel Jeneratör Seti Güç Değerlerinin Açıklaması

Jeneratör derecelendirmeleri sıklıkla yanlış anlaşılıyor. Her açık çerçeveli dizel jeneratör seti, farklı çalışma senaryolarında geçerli olan birden fazla güç değeri taşır; bağlam olmadan yalnızca tepe veya yedek değerin belirtilmesi yanıltıcı olur.

Yaygın olarak yapılan bir hata, birincil güç kullanımı için yalnızca bekleme derecesine uygun boyutta bir set satın almaktır. Sürekli olarak temel güç yüklerinde çalışan yedek dereceli setler, daha hızlı aşınma ve daha kısa motor bakım aralıkları yaşayacaktır. Jeneratörün birincil güç kaynağı olduğu uygulamalar için her zaman ana güç değerini (PRP) belirtin.

Tipik Güç Aralığı ve Her Katmanın Kapsadığı Şeyler

Açık çerçeve dizel jeneratör setleri, kompakt tek silindirli ünitelerden büyük çok silindirli endüstriyel setlere kadar olağanüstü geniş bir güç aralığında üretilmektedir:

Açık Çerçeve Dizel Jeneratör Setlerinin Temel Uygulamaları

İnşaat Sahaları

İnşaat, açık çerçeve dizel jeneratörler için en büyük tek pazardır. Şantiyelerde aletler, aydınlatma, beton karıştırıcılar, kaynak ekipmanları ve şantiye ofisleri için geçici güce ihtiyaç duyulur; bu yükler iş ilerledikçe sürekli değişir. Açık çerçeveli takımlar tercih ediliyor çünkü düz platformlar üzerinde kolayca taşınabilir, forkliftle hareket ettirilebilir ve sahadaki teknisyenler tarafından bakımı yapılabilir özel muhafaza araçları olmadan. Tipik bir orta ölçekli inşaat projesi (ticari bina, yol bölümü) yürütülmektedir 100–400 kW açık çerçeve setleri birincil site güç kaynağı olarak.

Tarımsal ve Kırsal Operasyonlar

Şebeke gücünün güvenilmez olduğu bölgelerdeki sulama pompa istasyonları, tahıl kurutma sistemleri, soğuk hava depoları ve kümes hayvanı veya hayvancılık operasyonları büyük ölçüde açık çerçeve dizel setlerine dayanmaktadır. Tozlu, yüksek sıcaklıktaki ortamlara toleransları ve kırsal alanlarda dizel yakıtın bulunması, onları pratikte varsayılan haline getiriyor. bir 30–60 kW açık çerçeve seti orta ölçekli bir sulama pompa istasyonu için yaygın bir boyuttur.

Endüstriyel ve Üretim Tesisleri

Fabrikalar, işleme tesisleri ve depolar, kritik süreçler (konveyör sistemleri, soğutma kompresörleri, süreç kontrol sistemleri ve aydınlatma) için yedek güç olarak jeneratör odalarının içine açık çerçeve setleri kurar. Jeneratör odası, barınak için açık bir çerçeve seti ihtiyacını karşılarken akustik ve hava koşullarına karşı koruma maliyetlerini jeneratör yatırım maliyetinden ayrı tutar.

Telekomünikasyon Altyapısı

Uzak konumlardaki mobil ağ baz istasyonları ve mikrodalga tekrarlayıcı sahaları, güneş enerjisi ve akü sistemlerinin yanı sıra birincil veya yedek güç olarak sıklıkla küçük açık çerçeveli dizel setleri (10–30 kW) kullanır. Kompakt boyutları ve basit bakımları, onları uzaktan site yönetimi protokolleriyle uyumlu hale getirir.

Olaylar ve Geçici Güç

Film yapımları, açık hava festivalleri, acil yardım operasyonları ve askeri konuşlandırmalar, kilovat saat başına düşük maliyet ve lojistik kolaylığı nedeniyle açık çerçeve setleri kullanıyor. Setler, ses yalıtımlı muhafazaların içine yerleştirilebilir veya gürültüyü yönetmek için etkinlik alanlarından uzak bir yere yerleştirilebilir.

Doğru Açık Çerçeve Dizel Jeneratör Seti Nasıl Seçilir

Yanlış boyutu veya spesifikasyonu satın almak maliyetlidir; büyük boyutlu bir set sermaye israfına neden olur ve düşük yükte verimsiz çalışır, küçük boyutlu bir set ise aşırı yüklenir ve zamanından önce arızalanır. Bu seçim adımlarını sırayla uygulayın:

1. Toplam bağlı yükünüzü hesaplayın: Aynı anda çalışabilecek her elektrik yükünü (kW) listeleyin. Bir talep faktörü uygulayın; tüm yükler aynı anda tam isim plakası çekişinde çalışmaz. Gerçekçi bir bağlantılı yük hesaplaması genellikle Tüm isim plakası derecelendirmelerinin toplamının %60-80'i .
2. Motor çalıştırma yüklerini tanımlayın: Elektrik motorları başlangıçta çalışma akımının 5-7 katını çeker. En büyük motorunuz 15 kW çalışıyorsa, 75–105 kW başlatma kapasitesi bir an için jeneratörden çıkar. Jeneratör bu durumu aşırı voltaj düşüşü olmadan karşılamalıdır (<%15 standart gerekliliktir).
3. Doğru güç derecesini seçin: Jeneratör birincil güç kaynağı ise (şebeke bağlantısı yok), belirtin Prime Güç (PRP) . Şebeke beslemesinin yedeği ise Bekleme (ESP) uygundur.
4. %20-25 kapasite marjı uygulayın: Seti, beklenen yükünüzün çalışacağı şekilde boyutlandırın Nominal çıkışın %70-80'i . Dizel jeneratör setini %30'un altında çalıştırmak ıslak istiflemeye (egzozda yanmamış yakıt birikmesi), karbon birikmesine ve motorun daha hızlı aşınmasına neden olur.
5. Rakım ve sıcaklık düşüşünü doğrulayın: Dizel motorlar yaklaşık olarak kaybeder 300m rakım başına nominal gücün %3–4'ü deniz seviyesinin üzerinde ve 25°C ortam sıcaklığının üzerinde her 5°C için %1. Deniz seviyesinde 200 kW, 25°C sıcaklıktaki bir set yalnızca 1.500 m yükseklikte ve 40°C ortam sıcaklığında 170 kW .
6. Motor ve alternatör markalarını belirtin: Kritik görev uygulamaları için, "eşdeğer" ikameleri kabul etmek yerine, adlandırılmış markaları (Cummins, Perkins, Stamford) belirtin.

Açık Çerçeve Jeneratör Setleri için Kurulum Gereksinimleri

Doğru kurulum, doğru spesifikasyon kadar önemlidir. En yaygın kurulum hataları havalandırma, egzoz yönlendirmesi ve yakıt sistemi tasarımıyla ilgilidir.

Havalandırma ve Hava Akışı

bir open frame diesel set requires a minimum airflow of approximately 10 kW çıkış başına 0,1–0,15 m³/sn Motor soğutması için. Jeneratör odaları, bu debiye göre boyutlandırılmış giriş ve çıkış delikleri ile tasarlanmalıdır. Sıcak egzoz havası dışarıya yönlendirilmelidir; sıcak havanın motor girişine geri döndürülmesi termal değer kaybına neden olur ve yüksek sıcaklıkta kapanmaları tetikleyebilir.

Egzoz Sistemi

Egzoz boruları yeterli büyüklükte olmalıdır (karşı basınç, motor üreticisinin belirlediği sınırın altında, genellikle <10kPa ), binanın dışına boşaltılacak şekilde yönlendirilir ve bir yağmur başlığı veya hava başlığıyla sonlandırılır. Motor egzoz bağlantısındaki esnek körük bölümleri, titreşimin sert egzoz borusuna iletilmesini önler.

Yakıt Sistemi

Açık çerçeve setleri, tabana monte edilmiş küçük bir günlük tankla (50-250 litre) birlikte sunulur. Uzatılmış çalışma süresi için, yakıt aktarma pompasına, günlük depo taşma dönüşüne ve yakıt seviyesi alarmına sahip harici bir toplu yakıt deposu gereklidir. Yakıt boruları, motor talebinin tamamını karşılayacak şekilde boyutlandırılmalıdır. %15–20 akış marjı Tam yükte yakıt açlığını önlemek için.

Topraklama ve Elektrik Bağlantısı

Jeneratör çerçevesi sahanın topraklama şebekesine bağlanmalıdır. Çıkış, jeneratör seti ile şebeke beslemesinin aynı anda bağlanmasını önleyen bir otomatik transfer anahtarı (ATS) veya manuel değiştirme anahtarı aracılığıyla bağlanmalıdır; bu, kamu hizmeti çalışanları için ciddi tehlikeler oluşturan adalama adı verilen bir durumdur.

Açık Şasi Dizel Jeneratör Setleri için Rutin Bakım Programı

Açık çerçeve setlerinin bakımı kanopili ünitelere göre daha kolaydır çünkü tüm servis noktalarına sökmeden erişilebilir. Üreticinin servis aralıklarına uymak, nominal motor bakım ömrüne ulaşmada en önemli faktördür. 20.000–40.000 saat premium motorlar için.

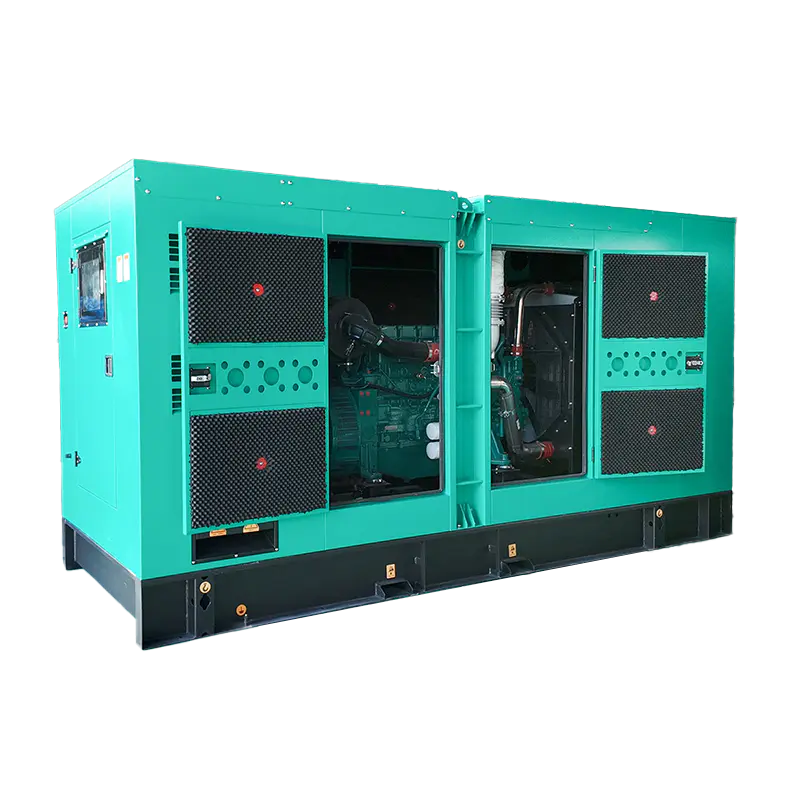

Açık Çerçeveli ve Kabinli (Sessiz) Dizel Jeneratör Setleri Karşılaştırması

Açık çerçeve ve kanopi konfigürasyonları arasındaki karar dört pratik faktöre bağlıdır: gürültü toleransı, kurulum ortamı, bütçe ve servis kaynakları.

• Açık çerçeveyi seçin ne zaman: set özel bir jeneratör odasına veya kapalı bir muhafazaya kurulacaktır; gürültü uyumluluğu gerekli değildir; sermaye bütçesi sınırlıdır; veya sık sık bakım yapılması bekleniyor ve erişim hızı önemlidir.
• Gölgelikli (sessiz) seçeneğini seçin ne zaman: set, bina muhafazası olmadan açık havada çalıştırılmalıdır; gürültü düzenlemeleri geçerlidir (yerleşim alanları, hastaneler, ofisler); veya açık havada kullanım için hava koşullarına dayanıklılık gereklidir.

Jeneratör odasının standart altyapı olduğu büyük endüstriyel tesisler için, açık çerçeve setleri sürekli olarak daha iyi değer sunar — Akustik ve hava koşullarına karşı koruma, her bir jeneratör ünitesi yerine binanın içine yerleştirilmiştir ve açık çerçeve konfigürasyonu, ek grupların paralelleştirilmesi gerektiğinde daha kolay ölçeklendirmeye olanak tanır.
